多種新材料中以納米銀線和金屬網格的發展較為成熟。雖然金屬網格和納米銀絲都具有比ITO導電性更佳、價格更低的優勢,目前,金屬網格仍存在不透光、高反射、折疊性相對較弱等問題亟待解決。納米銀技術無論從材質的柔性還是透光率上來看,都是金屬網絡所不具備的。由成都崇越新材料有限公司( 0592wang.cn ) 量產的納米銀線(直徑20~25nm,長度20~25um),無論是從微觀表征還是從終端使用效果來看都是國內首屈一指的,該公司超細銀線的量產,是芯片廠和大尺寸屏的福音。
納米銀線就是納米級的電線
隨著可穿戴設備的興起,柔性屏將成為了未來觸控的主要發展方向已經成為了業內的共識??蓪?shí)現折疊、彎曲功能的納米銀新材料薄膜將是顛覆ITO材料的有生力量。
ITO(銦錫氧化物)材料因其透明、導電等特性,長期以來幾乎統治著整個觸控行業。然而,ITO材料也有著諸多的缺點,包括阻抗最高、透光性較差、不適用于可撓式顯示器等問題。ITO材料本身成本高昂,與納米銀、金屬網格、石墨烯等象征著未來的印刷技術相比,成本差價達50%。成都崇越新材料有限公司預測到2018年,50%以上的ITO材料都將被新材料取代。在多種新材料中,又以納米銀線和金屬網格的發展較為成熟。雖然金屬網格和納米銀絲都具有比ITO導電性更佳、價格更低的優勢,但截至目前,金屬網格仍存在不透光、高反射、莫瑞干涉、折疊性相對較弱, 模具昂貴等問題亟待解決。姜鍇表示,納米銀技術無論從材質的柔性還是透光率上來看,都是金屬網絡所不具備的。納米銀材料是一種光電材料,在薄膜上導電的納米銀線直徑只有25nm,長度為25μm,長徑比達到了1000倍,且可大幅度彎折10萬次。

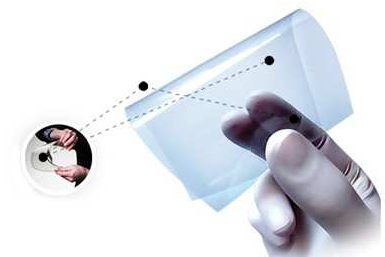

除了天然的特性,工藝方面,二者也大不相同。納米銀線技術是把納米銀線通過涂布工藝做出納米銀導電薄膜;而金屬網格則需要通過制作模具,把薄膜壓出線條,再把微米級的銀顆粒填充進去。微米級的銀顆粒比納米級的銀線更粗,導電性固然更好。但缺點也十分突出,銀顆粒較大,可視性較強,在燈光和強光下都能夠看到顆粒,此外,材質是微米級,相對納米級銀線較脆易斷,不易用作柔性屏幕。納米銀導電薄膜是一種功能性薄膜,可以用作薄膜太陽能、觸摸屏、玻璃幕墻、OLED顯示燈多種領域,尤其適合大尺寸的應用,目前主要的產品化應用領域就是觸摸屏,產品尺寸從2寸-60寸不等。
研究機構Display Search認為要成為ITO取代材料的關鍵主要有三項:具有高導電性且能夠應用在任何基板與任何尺寸上;除了有低表面阻抗值外,也要能維持良好的透光性。另外,該材料最好能夠具有可撓性,讓阻抗值與感測電極的穩定性可以適應非平面的觸控區。如今代表最新觸控材料的納米銀導電薄膜滿足以上所有條件,且目前已經量產,ITO材料的一統天下時代或許真的就要終結了。
